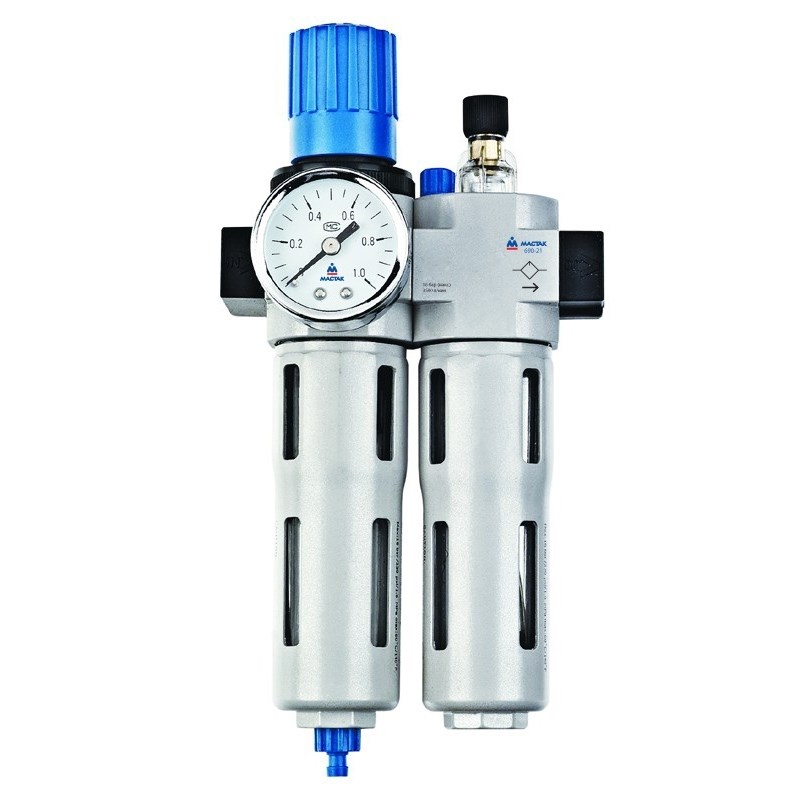

Фильтр влагоотделитель с редуктором и лубрикатор 1/4", 16 бар МАСТАК 690-21

Фильтр влагоотделитель с редуктором и лубрикатор 1/4", 16 бар МАСТАК 690-21
Артикул:
690-21
Вес:
0,85
кг.
Под заказ
Количество:
Доступно

Назначение

Блок устанавливается в пневмолинию и предназначен для подготовки сжатого воздуха (фильтрация, регулировка и добавление масла) для пневматического инструмента и оборудования.

Область применения

Автосервис, СТО.

Конструкция устройства

Фильтр

Назначение: сбор конденсата влаги, образующейся в воздушной магистрали в результате перепадов давления и температуры окружающей среды. Конденсат накапливается в колбе устройства, и по мере заполнения сливается через выводной клапан.

• Редуктор

Назначение: выставление номинального давления на выходе, необходимого для нормальной работы инструментов и оборудования. Механизм редуктора встроен в блок фильтра.

• Манометр

Назначение: контроль давления, устанавливаемого редуктором. Манометр установлен на корпусе блока фильтра.

• Лубрикатор

Назначение: добавление в воздушную магистраль масла в виде аэрозоли, для смазки пневмоинструмента. Во время работы специальное масло порционно подаётся в магистраль из заранее заправленной прозрачной ёмкости.

Меры предосторожности

- Соблюдайте правильность подключения блока в воздушную магистраль.
- Не подключайте устройство к магистрали, давление в которой превышает максимально допустимое.
- Следите за уровнем масла в лубрикаторе и своевременно добавляйте его по мере расхода.

Технические характеристики

Рабочее давление, бар 1,5 - 12
Максимальное давление, бар 16
Пропускная способность, л/мин 1700
Сброс конденсата автоматический
Рабочий диапазон температур от -10 до 60°С
Фильтрующий элемент (степень очистки), мкм 5
Объём колбы, мл 60
Соединение, резьба вход/выход 1/4” внутр. / 1/4” внутр.
Габариты, мм 255х120х50
Вес, кг 0,850
